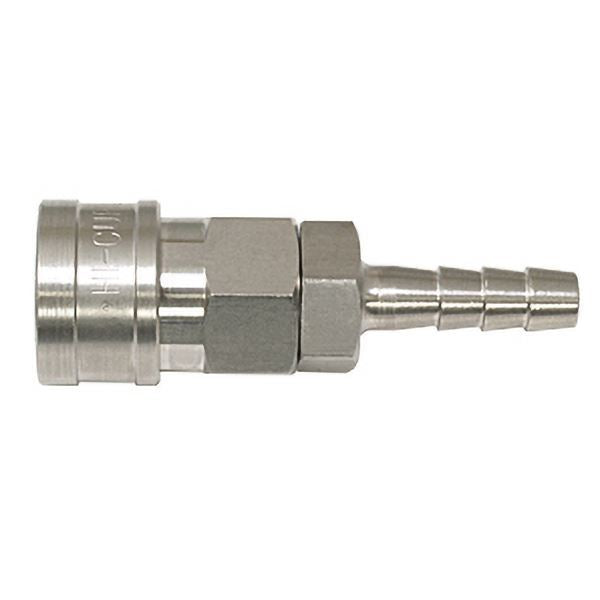

ハイカプラ 20SH SUS FKM ステンレス/ふっ素ゴム ホース取付用

【日東工器 04330 ハイカプラ 20SH SUS FKM ステンレス/ふっ素ゴム ホース取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
工場内の空気配管から空気工具のホース接続用まで、汎用性に優れた「カプラ」です。
水にはステンレス製が適しています。ただし、分離時にプラグ側の流体が流出しますのでご注意ください。
幅広い空圧用途に対応できるよう豊富な本体材質・サイズ・取付形状を標準化しています。
互換性：10型、17型、20型、30型、40型は取付形状に関係なくソケットとプラグの接続が可能です。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。

仕様
商品タイプ：ソケット
バルブ構造：片路開閉型
最高使用圧力(MPa｛kgf/cm2｝)：1.5｛15｝
使用温度範囲(℃)：-20～+180
本体材質：ステンレス鋼
適用流体：空気、水
シール材質：ふっ素ゴム
サイズ(mm)：1/4(相手側)
接続種類：ホース(相手側)
取付形状：ホースニップル
質量(g)：97
耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
A(mm)：30
L(mm)：72.5
ΦB(mm)：5
ΦD(mm)：25.4
ΦT(mm)：9
備考：標準材質
表示記号：FKM
用途
●汎用型空気配管用。
●ホース取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※使用するチューブの材質および温度によって最高使用圧力・耐圧力・使用温度範囲が異なります。
※真空用途適合性：単体時および接続時ともに真空用途には使用できません。
