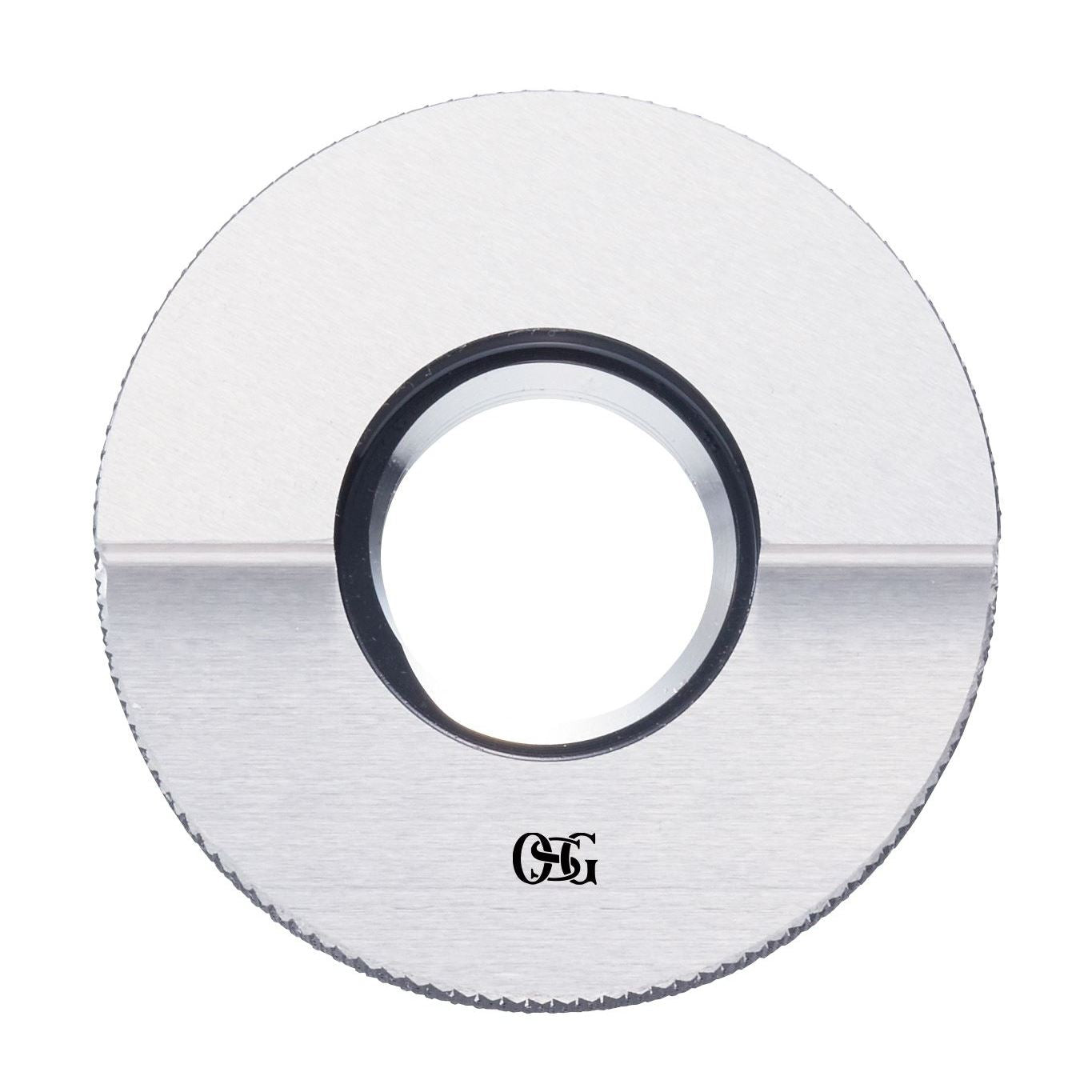

TG R PT1/4-19 管用テーパねじゲージ

【オーエスジー TG R PT1/4-19 管用テーパねじゲージ 測定・分析機器 ゲージ ネジゲージ】
●管用テーパねじの検査および、テーパねじにはめあう管用平行めねじの検査に使用されるねじゲージで、テーパねじプラグゲージとテーパねじリングゲージで1組となります。
●テーパめねじまたはテーパおねじの製作公差を検査するには、それぞれテーパねじプラグゲージの大径側端面と、テーパねじリングゲージの小径側端面の切欠きにより、テーパめねじまたはテーパおねじに手締めではめあわせたとき、管または管接手の末端が切欠き長さの範囲にあれば合格したものと判定します。
●G-LIST No.:GG1002
●呼び:PT1/4-19
●商品タイプ:リング
●ゲージ記号:R
●ねじの種類:管用テーパ/従来JIS/PT
●重量(g):132
●精度:-
●管用テーパねじは昭和57年に改正され、ISO規格(ISO7/1)の内容を"規格本体"で規定し、ねじ記号は"R"、"Rc"、"Rp"で表し、"PT"、"PS"は従来のJISにあった「附属書」で規定しています。
●新JISの管用ねじをチェックする場合は、新ねじ記号のものをご使用下さい。
