スイングアーム NSR(タイプD) ドラム共用 トリプルスクエア スタビ無し バフ +10cm エイプ50/100

【Gクラフト 90149 スイングアーム NSR(タイプD) ドラム共用 トリプルスクエア スタビ無し バフ +10cm エイプ50/100】
エイプ50/100 スイングアーム NSR(タイプD) ドラム共用 T/S +10cm スタビ無し
NSR50/80(タイプD)のホイールと、エイプ100(ドラム仕様車)が装着できるスイングアームです。
スイングアーム幅は184～187mmで製作しています。
スイングアーム内側にコの字型のブレーキストッパーと、パイプ下にトルクロッド受けが溶接されています。
●ブレーキストッパー利用の場合
品番33136キャリパーサポートと、品番39149リアディスクハブ(廃盤)をご使用頂ければドラム仕様車からディスク化することができます。
品番33136キャリパーサポートと、NSR50/80ホイールを使用してもディスク化が可能です。
●トルクロッド受けを利用の場合
品番33135リアフローティングキットと、品番39149リアディスクハブ(廃盤)をご使用頂ければディスク化することができます。
品番33135リアフローティングキットと、NSR50/80ホイールを使用してもディスク化が可能です。
■車体(フレーム)がエイプタイプDの場合■
スタビオプションは+4cmからになります。
0cm～+2cmの場合はスタビとフレームが干渉するため装着できません。
フレーム(ブレーキフルードマスターステー)をカット、または曲げ加工を行えば装着は可能です。
適合車種
エイプ50/100
表面処理：バフ仕上げ
サイズ：+10cm
材質：7N01、A5083材使用

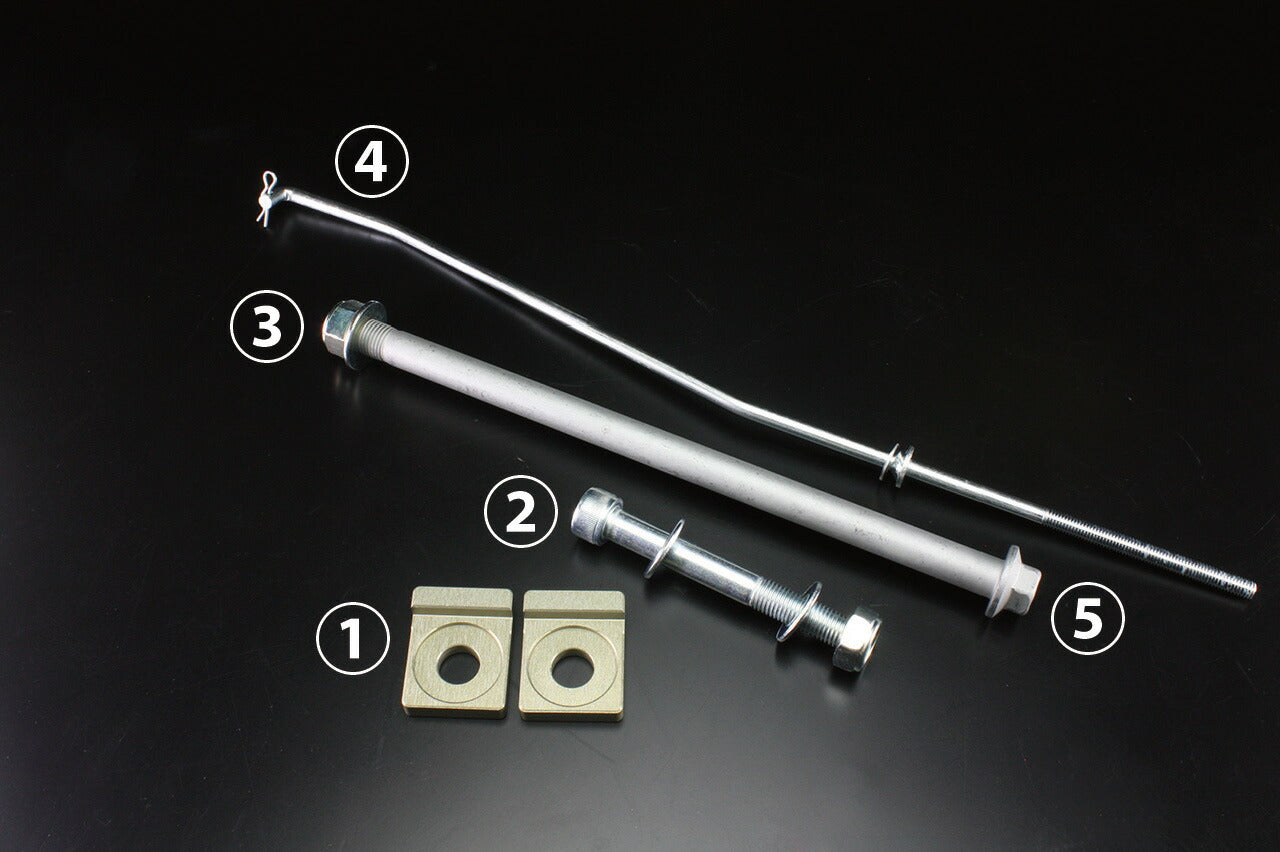

付属品
(1)チェーン引きコマ 1セット(各パイプ形状専用品)
(2)ショック取り付け用ボルトセット
ボルト 1つ(リペア品番65242)
ナット 1つ(リペア品番65229)
ワッシャ 2つ(リペア品番65090/1個入り)
(3)アクスルナットM12 1つ(リペア品番38001)
(4)ドラムブレーキロッド 1つ(スイングアームの長さに応じて)※+0cmには付属しておりません
(5)アクスルシャフト230mm 1つ(リペア品番38061)
注意事項
※STD(スタンダード)、T/S(トリプルスクエア)、T/Sミニ(トリプルスクエアミニ)、S/A(スイングアーム)は略称となります。
※スタビは上側になります。
※リアショックはエイプ純正(リンク式)対応。
※12-3.75Jアルミホイール装着可能。
※画像はイメージとなり、掲載されている製品のデザインや仕様は予告なく変更することがあります。ご了承ください。
