GC-022フレーム専用 ワイドスイングアーム モノショック トリプルスクエア スタビ有り バフ +16cm モンキー ゴリラ

【Gクラフト 90576 GC-022フレーム専用 ワイドスイングアーム モノショック トリプルスクエア スタビ有り バフ +16cm モンキー ゴリラ】
GC-022フレーム専用S/A ワイド +16cm T/S スタビ有り
モンキー純正のハブをそのまま使用出来るように幅187～190mmで製作されたスイングアームです。
39048のワイドリヤディスクハブも使用することができます。
ドラム、ディスク両方に対応したスイングアームです。
軽量・高剛性の「目の字断面」を採用したトリプルスクエアパイプのスイングアームは、80%以上の支持を誇るパイプです。
GC-022フレーム(39895)専用設計。
8-4.0J装着の際は、フロントに4mmオフセットスプロケット、リアにスプロケットスペーサー4mmが必要になります。
10-4.0装着の際は、エンジン側でオフセットすることができるため、フロントスプロケットは必要ありません。(ノーマルハブ使用の場合はオフセットスプロケットスペーサー8mmが必要です)
適合車種
モンキー、ゴリラ(GC-022アルミフレーム用)
表面処理：バフ仕上げ
サイズ：+16cm
材質：7N01、A5083材使用

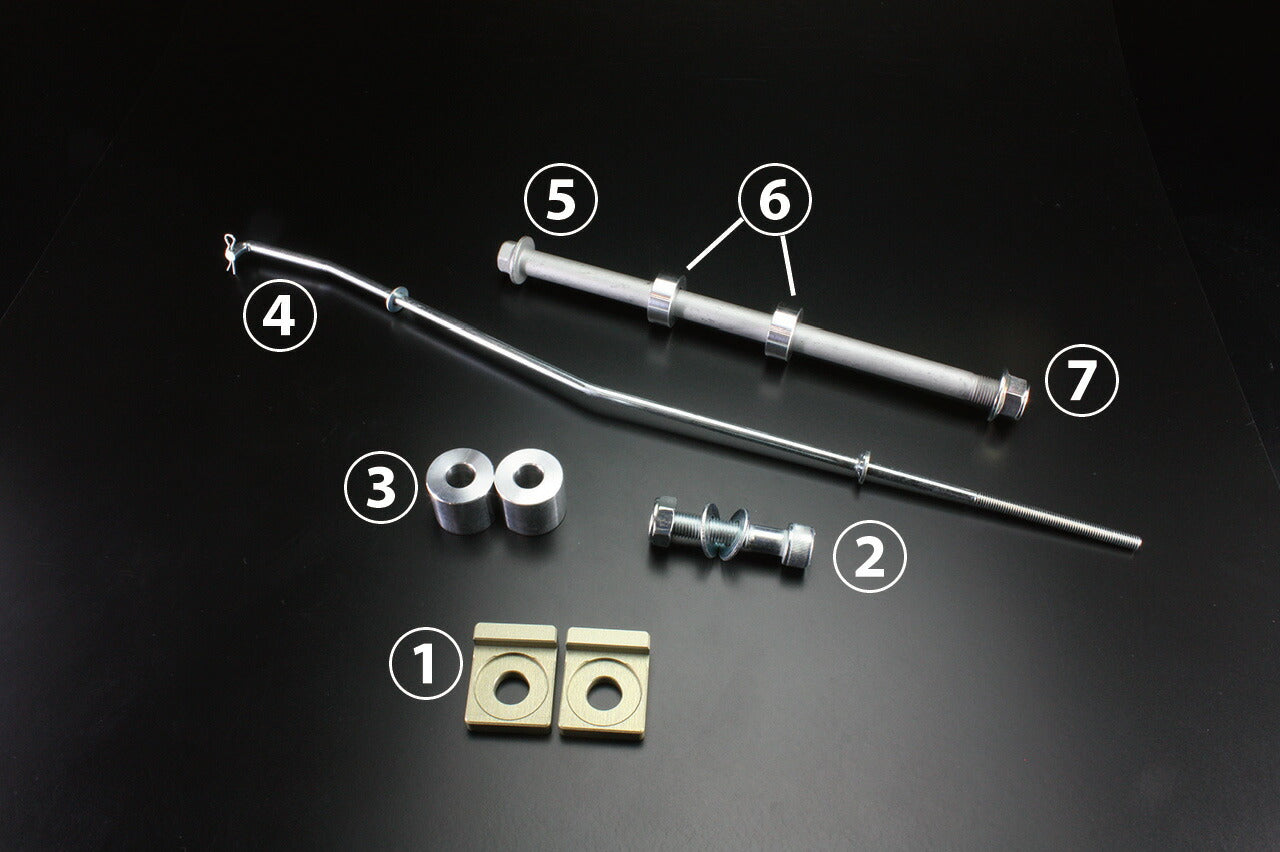

付属品
(1)チェーン引きコマ 1セット(各パイプ形状専用品)
(2)ショック取り付け用ボルトセット
ボルト 1つ(リペア品番691765)
ナット 1つ(リペア品番65229)
ワッシャ 2つ(リペア品番65090/1個入り)
(3)シート固定用カラー22mm 2つ(リペア品番68133/1個入り)
(4)ドラムブレーキロッド 1つ(スイングアームの長さに応じて)
(5)アクスルシャフト230mm 1つ(リペア品番38061)
(6)アクスルカラー10mm 2つ(リペア品番68134/1個入り)
(7)アクスルナットM12 1つ(リペア品番38001)
注意事項
※T/S(トリプルスクエア)、S/A(スイングアーム)は略称となります。
※8インチ4.0Jまで、10インチは4.0Jまで装着可能です。(+4cm以上必要です)
※チェーンスライダーは上下装着済み。
※NSR50/80用リアショック専用。(オーリンズTTX装着不可)
※スタビは下側になります。
※ディスクの際、ブレーキストッパーをカットする必要があります。
※画像はイメージとなり、掲載されている製品のデザインや仕様は予告なく変更することがあります。ご了承ください。
