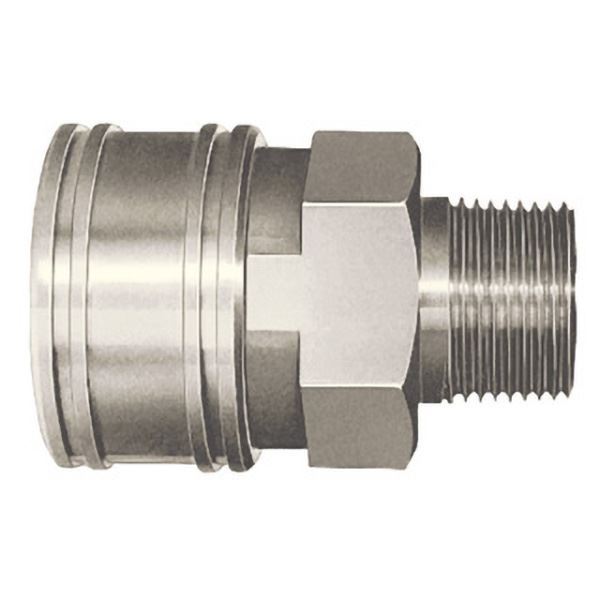

TSPカプラ 10TSM STEEL NBR 鋼鉄/ニトリルゴム めねじ取付用

【日東工器 00850 TSPカプラ 10TSM STEEL NBR 鋼鉄/ニトリルゴム めねじ取付用 流体機器 継手 中圧用 】
■商品説明
中圧用。
バルブレス構造なので圧力損失を大幅に低減、大流量が得られます。
粘度の高い流体(グリースなど)に適しています。
幅広い用途・状況に対応できるよう各種の本体材質、サイズ、取付形状を標準化しています。
互換性：製品型式の頭数字が同じであれば、ソケットとプラグは取付形状にかかわらず接続できます。

仕様
商品タイプ：ソケット
バルブ構造：両路開放型
最高使用圧力(MPa｛kgf/cm2｝)：3.0｛31｝
使用温度範囲(℃)：-20～+80
本体材質：鋼鉄
シール材質：ニトリルゴム
サイズ(mm)：Rc1 1/4(相手側)
接続種類：めねじ(相手側)
推奨最大締付トルク(N・m)：260
取付形状：おねじ
推奨最大締付トルク(kgf・cm)：2652
質量(g)：950
耐圧力(MPa｛kgf/cm2｝)：4.5｛46｝
H(mm)：二面54×Φ64
L(mm)：86
T：R1 1/4
ΦB(mm)：32
ΦD(mm)：69
備考：標準材質
表示記号：NBR
用途
●めねじ取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※蒸気・熱水は温度によってシール材質に損傷を与えることがあります。
※使用可能な温度範囲は、使用条件によって異なります。
