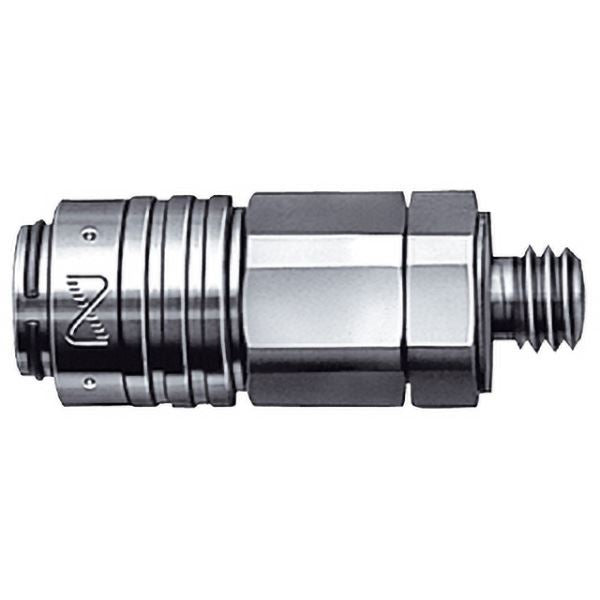

マイクロカプラ MC-05SM BRASS NBR めねじ取付用

【日東工器 01330 マイクロカプラ MC-05SM BRASS NBR めねじ取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
ソケットにバルブを備えながらスリーブ外径9.5mmの小型。
プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
限られたスペースでの配管作業に適した省スペース設計。
本体はめっき処理の真ちゅう製で耐食性に優れています。
幅広い空圧用途に対応できるよう、取付形状を標準化。
互換性：ソケットとプラグは取付形状にかかわらず接続できます。

仕様
商品タイプ：ソケット
バルブ構造：片路開閉型
最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
使用温度範囲(℃)：-20～+80
本体材質：真ちゅう
適用流体：空気、水
シール材質：ニトリルゴム
サイズ(mm)：M5×0.8(相手側)
推奨最大締付トルク(N・m)：1.3
取付形状：おねじ
推奨最大締付トルク(kgf・cm)：13
質量(g)：7.4
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
A(mm)：4.5
H(mm)：六角9
L(mm)：24.5
T(mm)：M5×0.8
ΦB(mm)：2.5
ΦD(mm)：9.5
備考：標準材質
表示記号：NBR
用途
●空圧制御機器配管用。
●めねじ取付用です。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
