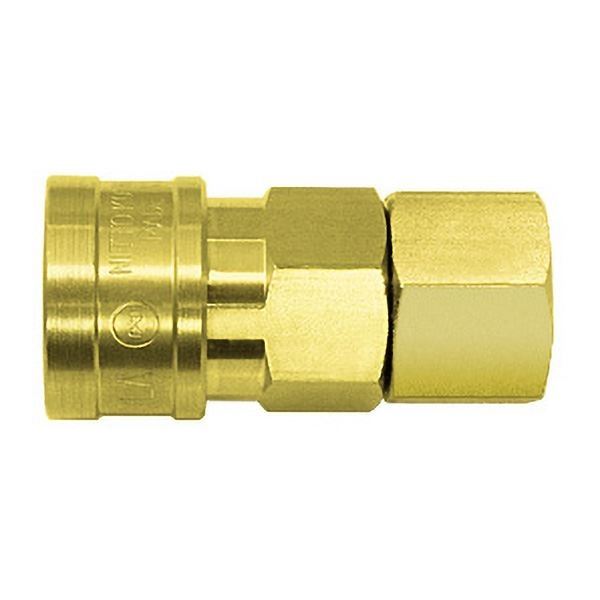

ハイカプラ 20SF BRASS FKM 真ちゅう/ふっ素ゴム おねじ取付用

【日東工器 04119 ハイカプラ 20SF BRASS FKM 真ちゅう/ふっ素ゴム おねじ取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
工場内の空気配管から空気工具のホース接続用まで、汎用性に優れた「カプラ」です。
水には真ちゅう製が適しています。ただし、分離時にプラグ側の流体が流出しますのでご注意ください。
幅広い空圧用途に対応できるよう豊富な本体材質・サイズ・取付形状を標準化しています。
互換性：10型、17型、20型、30型、40型は取付形状に関係なくソケットとプラグの接続が可能です。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。

仕様
商品タイプ：ソケット
バルブ構造：片路開閉型
最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
使用温度範囲(℃)：-20～+180
本体材質：真ちゅう
適用流体：空気、水
シール材質：ふっ素ゴム
サイズ(mm)：R1/4(相手側)
接続種類：おねじ(相手側)
推奨最大締付トルク(N・m)：9
取付形状：めねじ
推奨最大締付トルク(kgf・cm)：92
質量(g)：101
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
H(mm)：六角19
L(mm)：49.5
T：Rc1/4
ΦD(mm)：25.4
備考：標準材質
表示記号：FKM
用途
●汎用型空気配管用。
●おねじ取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※使用可能な温度範囲は、使用条件によって異なります。
※真空用途適合性：単体時および接続時ともに真空用途には使用できません。
