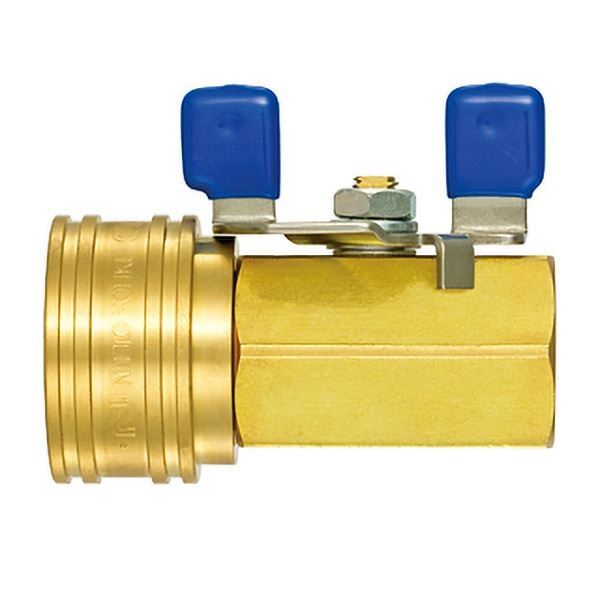

TSPカプラ ボールバルブ付 BV-3TSF BRASS FKM 真ちゅう/ふっ素ゴム おねじ取付用

【日東工器 47217 TSPカプラ ボールバルブ付 BV-3TSF BRASS FKM 真ちゅう/ふっ素ゴム おねじ取付用 配管 水廻り 空圧 ホース 流体機器 継手 低圧用】
■商品説明
低圧用。
TSPカプラとボールバルブを一体化。
接続中(バルブ開放時)の不意な分離を防止するスリーブロック機構を装備。
接続状態でもバルブの開閉操作が可能。
ボールバルブなので圧力損失が小さく、大流量が得られます。
粘度の高い流体(グリースなど)に適しています。
互換性：同サイズのTSPカプラのプラグであれば、取付形状にかかわらず接続できます。
ボールバルブのハンドル部でスリーブをロックし、プラグの分離を防止します。
TSPカプラの同サイズのプラグと接続できます。

仕様
商品タイプ：ソケット
バルブ構造：片路開閉型
最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
使用温度範囲(℃)：-5～+120
本体材質：真ちゅう
適用流体：水、作動油、空気、ガス
シール材質：ふっ素ゴム
サイズ(mm)：R3/8(相手側)
接続種類：おねじ(相手側)
推奨最大締付トルク(N・m)：12
取付形状：めねじ
推奨最大締付トルク(kgf・cm)：122
質量(g)：163
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
H(mm)：六角21
h(mm)：47.5
L(mm)：60.5
l(mm)：44
T：Rc3/8
ΦD(mm)：28
Φd(mm)：7.5
最小断面積(mm2)：44.1
表示記号：FKM
用途
●おねじ取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※最小断面積はBV型単体での値です。
※使用可能な温度範囲は、使用条件によって異なります。真空用途適合性：単体時および接続時ともに真空用途には使用できません。
