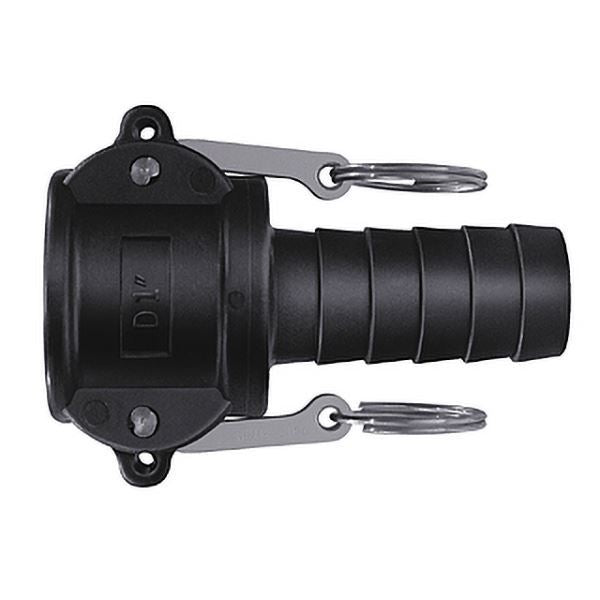

レバーロックカプラ LC-12TSH PP NBR 樹脂/ニトリルゴム ホース取付用

【日東工器 52819 レバーロックカプラ LC-12TSH PP NBR 樹脂/ニトリルゴム ホース取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
液体・気体・粉体の搬送に、幅広く使用できます。
端面シール構造なので内面に凹凸が少なく、スムーズな流体搬送を実現。
"特殊リップパッキン"を採用し、レバー操作荷重を低減しています。
接続寸法が米軍規格A-A-59326(MIL-C-27487)に準拠している製品と接続できます。
幅広い用途に対応できるよう各種の本体材質、サイズ、取付形状を標準化しています。
互換性：同じサイズであれば、プラグとソケットは取付形状にかかわらず接続できます。

仕様
商品タイプ：ソケット
バルブ構造：両路開放型
最高使用圧力(MPa｛kgf/cm2｝)：0.5｛5｝
使用温度範囲(℃)：+5～+50
本体材質：樹脂
適用流体：水、空気、粉体
シール材質：ニトリルゴム
サイズ(mm)：1 1/2(相手側)
接続種類：ホース(相手側)
取付形状：ホースニップル
質量(g)：242
耐圧力(MPa｛kgf/cm2｝)：0.7｛7｝
A(mm)：58
H(mm)：95
L(mm)：106.5
ΦB(mm)：29.5
ΦT(mm)：39
表示記号：NBR
用途
●大口径・低圧用。
●ホース取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※商品改良のため、一部の外観・寸法および質量が異なる場合がありますので、ご了承ください。
※蒸気・熱水は温度によってシール材質に損傷を与えることがあります。
※耐圧力は+20℃時における圧力値。温度が高くなるにつれ圧力値は低下します。
※真空用途適合性(樹脂製)：単体時および接続時ともに真空用途には使用できません。
