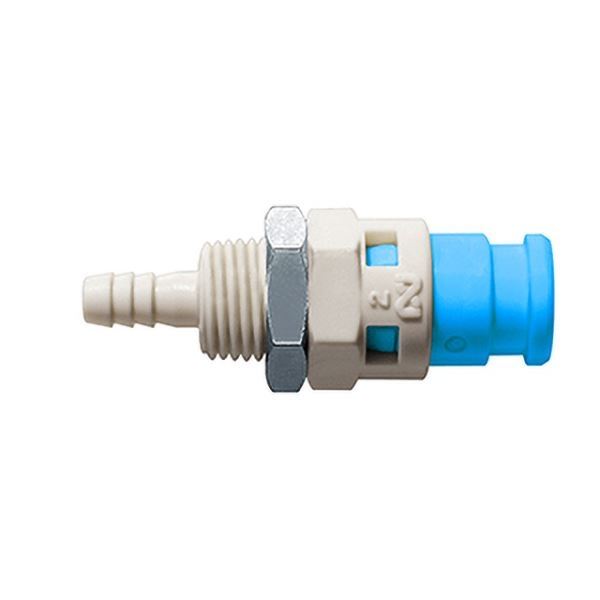

キューブカプラ SPC-04PHB-BLU POM NBR パネル取付用

【日東工器 65239 キューブカプラ SPC-04PHB-BLU POM NBR パネル取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
５色のカラーバリエーションで、配管の接続ミスを防止。
樹脂製なので超軽量。コンパクト設計で省スペースに対応。
押し込むだけで接続。分離もボタン操作でワンタッチ。接続も分離もワンアクション。
2ボタン同時操作によって分離するので、不意な分離を防止。
互換性：ソケットとプラグは取付形状にかかわらず接続できます。
バルブ内蔵タイプ、圧力損失を低減したバルブレスタイプをラインアップ。

仕様
商品タイプ：プラグ
取付サイズ：内径Φ4(相手側)
最高使用圧力(MPa)：1.0
材質(本体)：ポリアセタール樹脂(POM)
適用流体：空気、水
最高使用圧力(kgf/cm2)：10
A(mm)：10
C(mm)：10.5
F(mm)：5以下
H(mm)：六角14
L(mm)：40
ΦB(mm)：2.5
ΦJ(mm)：11.1(+0.3～0)
ΦT(mm)：4.8
質量(g)：5.9
取付形状：ホースニップル
色：青
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
内蔵バルブ：○
用途
●空気・水配管用。
●パネル取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※互換性：バルブ内蔵タイプのソケットとバルブレスタイプのプラグの組み合わせで使用しないでください。ソケットのバルブが開かず、流体が流れません。
※ソケットとプラグの分離時にバルブレス側配管から流体が流出します。使用流体が水の場合はご注意ください。
