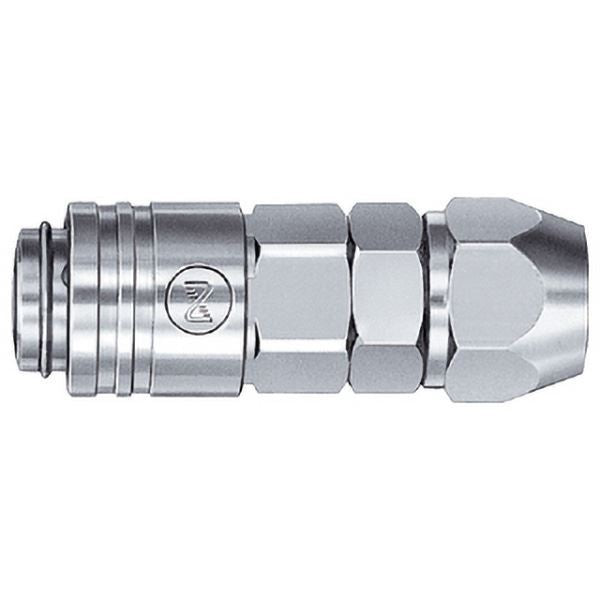

スモールカプラ MS-45SN BRASS NBR ホース取付用

【日東工器 66322 スモールカプラ MS-45SN BRASS NBR ホース取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
ソケットにバルブ機構を備えたスリーブ外径14mmのコンパクトタイプ。小型・モジュール化が進む分野に適しています。
プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
耐食性を考慮し、本体部にはクロムめっきを施した真ちゅうを採用。長期にわたり安定した性能を発揮します。
互換性：ソケットとプラグは取付形状にかかわらず接続できます。

仕様
商品タイプ：ソケット
バルブ構造：片路開閉型
最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
使用温度範囲(℃)：-20～+80
本体材質：真ちゅう(クロムめっき)
適用流体：空気、水
シール材質：ニトリルゴム
サイズ(mm)：ポリアミドΦ4.5×Φ6/ウレタンΦ4×Φ6(相手側)
接続種類：ホース(相手側)
推奨最大締付トルク(N・m)：5
推奨最大締付トルク(kgf・cm)：51
質量(g)：27.0
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
H1(mm)：六角10
H2(mm)：六角12
L(mm)：40.8
ΦB(mm)：3
ΦD(mm)：14
備考：標準材質
表示記号：NBR
用途
●空圧機器、理化学機器、医療機器などの幅広い配管用。
●ホース取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
