パージアダプタ PAD-4FM STEEL NBR 鋼鉄/ニトリルゴム ねじ取付用

【日東工器 67086 パージアダプタ PAD-4FM STEEL NBR 鋼鉄/ニトリルゴム ねじ取付用 流体機器 継手 】
■商品説明
油圧配管回路用残圧除去アダプタ。
油圧配管回路に組み付け、残圧を効果的に抜き取ります。

仕様
最高使用圧力(MPa｛kgf/cm2｝)：35.0｛357｝
使用温度範囲(℃)：-5～+80
本体材質：鋼鉄(ニッケルめっき)
適用流体：作動油
シール材質：ニトリルゴム
推奨最大締付トルク(N・m)：80
推奨最大締付トルク(kgf/cm)：816
質量(g)：307
耐圧力(MPa｛kgf/cm2｝)：52.5｛536｝
B(mm)：11
H(mm)：四角29
L1(mm)：72.5
L2(mm)：39
L3(mm)：21.5
P1(mm)：51
P2(mm)：33.5
T1：R1/2
T2：Rc1/2
ΦD(mm)：12.5
ドレン取出口(N・m)：取付ねじサイズ：Rc1/8(推奨最大締付トルク：5)
最小断面積(mm2)：122(Φ12.5)
備考：標準材質
表示記号：NBR

画像注意点

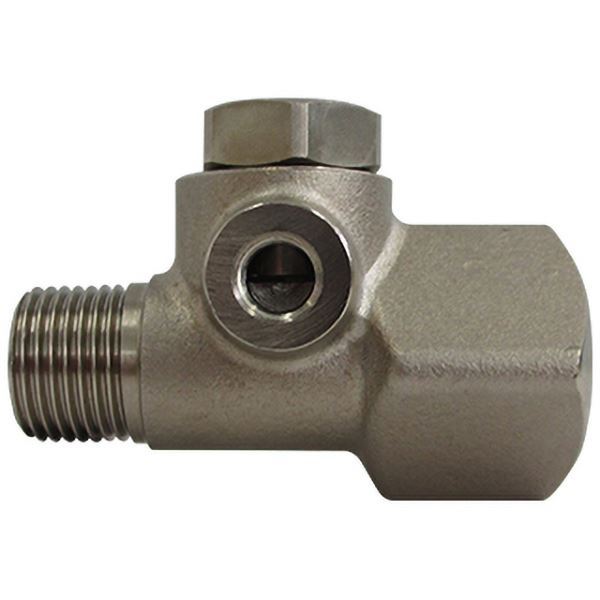

※画像は代表画像を使用しています。

注意事項
※使用可能な温度範囲は、使用条件によって異なります。
※真空用途適合性：真空用途には使用できません。
※チューブ継手は付属しておりません。
