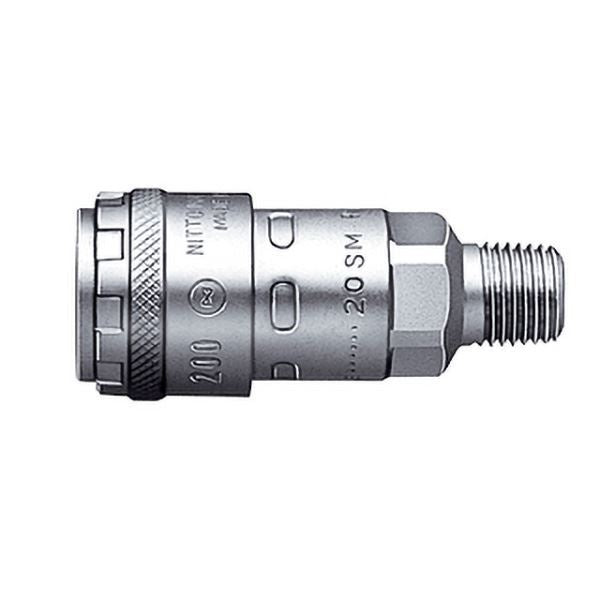

ハイカプラ200 200-20SM STEEL NBR 鋼鉄/ニトリルゴム めねじ取付用

【日東工器 71208 ハイカプラ200 200-20SM STEEL NBR 鋼鉄/ニトリルゴム めねじ取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
圧力損失の少ないバルブ構造を採用。流量アップを実現。
接続時のシールは端面パッキング方式を採用。
接続荷重が小さく、操作性がさらに向上。
外周Oリング方式に比べて、グリース切れによるパッキンの損傷がなく耐久性に優れています。
本体材質は鋼鉄のみで、水・油には使用できません。
互換性：「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ(400型・600型・800型を除く)、「ナットカプラ」シリーズの各製品と接続できます。

仕様
商品タイプ：ソケット
取付サイズ：Rc1/4(相手側)
最高使用圧力(MPa)：1.5
材質(本体)：鋼鉄(クロムめっき)
適用流体：空気
シール材質：ニトリルゴム
バルブ構造：片路開閉型
使用温度範囲(℃)：-20～+60
最高使用圧力(kgf/cm2)：15
H(mm)：六角19
L(mm)：60
T：R1/4
ΦB(mm)：7.5
質量(g)：89
取付形状：おねじ
推奨最大締付トルク(N・m｛kgf・cm｝)：14｛143｝
耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
備考：標準材質
表示記号：NBR
用途
●ワンタッチ式空気配管用。
●小型空圧機器。
●自動制御機器。
●理化学機器。
●医療機器。
●めねじ取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※使用可能な温度範囲は、使用条件によって異なります。
※真空用途適合性：単体時および接続時ともに真空用途には使用できません。
