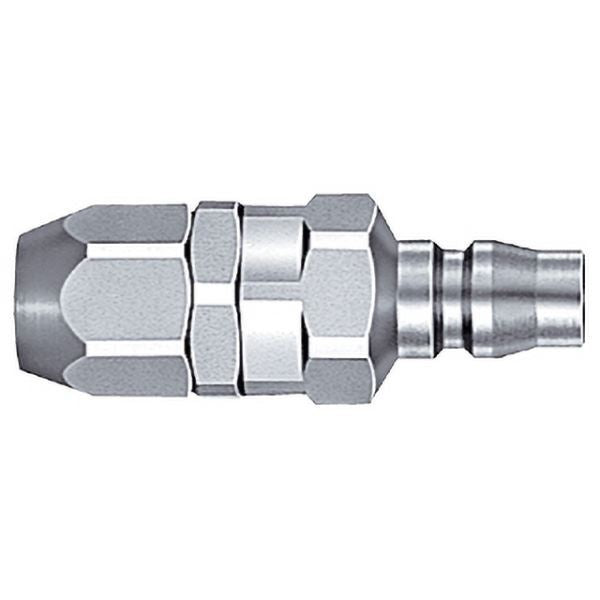

パージプラグ PV-65PN STEEL NBR 鋼鉄/ニトリルゴム ウレタンホース取付用

【日東工器 71710 パージプラグ PV-65PN STEEL NBR 鋼鉄/ニトリルゴム ウレタンホース取付用 流体機器 継手 】
■商品説明
低圧用。
「カプラ」の分離時にプラグ側のホース内残圧を徐ーに排出するので、不快な音とホース反動現象を解消します。
独自設計の排気方式によって、残圧は短時間に静かに排気。
独特のシンプルな残圧排気(パージ)弁構造を採用しているため、機能劣化が起きにくい。
使用圧力が高い場合や、長いホースを使用する場合でも、安心して使用できます。
互換性：「ハイカプラ」の10型・17型・20型・30型・40型・60型と接続できます。「ハイカプラ」シリーズ(400型・600型・800型を除く)、「ナットカプラ」シリーズの各製品と接続できます。

仕様
商品タイプ：プラグ
取付サイズ：Φ6.5×Φ10(相手側)
最高使用圧力(MPa)：1.0
材質(本体)：鋼鉄(クロムめっき)
適用流体：空気
シール材質：ニトリルゴム
バルブ構造：パージバルブ
使用温度範囲(℃)：-20～+60
最高使用圧力(kgf/cm2)：10
A(mm)：17
L(mm)：59
T(mm)：六角17
ΦB(mm)：5.3
最小断面積(mm2)：22.0
質量(g)：71
取付形状：ホース取付
推奨最大締付トルク範囲(N・m｛kgf・cm｝)：9～11｛92～112｝
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
備考：標準材質
表示記号：NBR
用途
●パージ機構付き空気配管用。
●ウレタンホース取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※本品は逆止弁ではありません。
※使用可能な温度範囲は、使用条件によって異なります。
※ウレタンホース取付用は、ナット端部まで締め付けてください。
※ウレタンホース取付用は締め付けを容易にするため、ナット内径(ねじ部およびホース接触部)に鉱物油系グリースを塗布することを推奨します。
※真空用途適合性：単体時および接続時ともに真空用途には使用できません。
