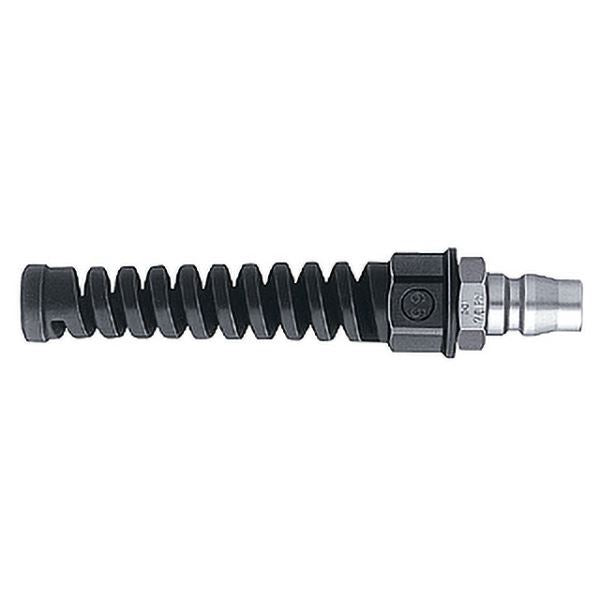

ナットカプラ 65PNG STEEL ウレタンホース取付用

【日東工器 76313 ナットカプラ 65PNG STEEL ウレタンホース取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
ホースバンド不要でホースを装着。
ホース折れを防止するスプリングナット付き。
ホースへの取り付けは、ニップルに差し込みナットを締めるだけ。
ホース外周面を締め付けるため、ホースの抜けや流体の流出が起こりにくい構造です。
互換性：「ハイカプラ」の10型・17型・20型・30型・40型・60型と接続できます。「ハイカプラ」シリーズ(400型・600型・800型を除く)、「ナットカプラ」シリーズの各製品と接続できます。

仕様
商品タイプ：プラグ
取付サイズ：Φ6.5×Φ10(相手側)
最高使用圧力(MPa)：1.5
材質(本体)：鋼鉄(クロムめっき)
適用流体：空気
バルブ構造：片路開閉型
最高使用圧力(kgf/cm2)：15
A(mm)：90
C(mm)：20
H(mm)：六角17
L(mm)：116
T(mm)：六角19
ΦBd(mm)：7.5
ΦBp(mm)：5.3
ΦD(mm)：23
質量(g)：43
取付形状：ホース取付
推奨最大締付トルク範囲(N・m｛kgf・cm｝)：5～6｛51～61｝
耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
用途
●ウレタンホース取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※ナット端部まで締め付けてください。
※鋼鉄製ウレタンホース取付用は締め付けを容易にするため、ナット内径(ねじ部およびホース接触部)に鉱物油系グリースを塗布することを推奨します。
※真空用途適合性：単体時および接続時ともに真空用途には使用できません。
