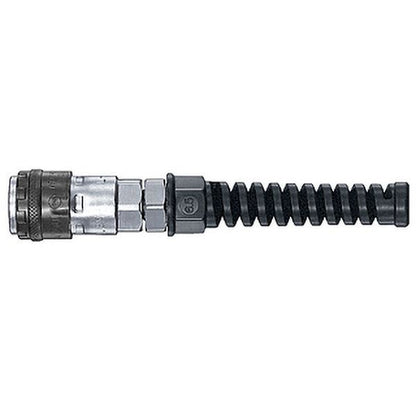

ロックカプラ200 L200-85SNRG STEEL NB ウレタンホース取付用

【日東工器 77049 ロックカプラ200 L200-85SNRG STEEL NB ウレタンホース取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
ロック機構で接続後の不意の分離を防止。ホースを延長する際の中間継手として適しています。
プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
ボールベアリング式スイベル機構を採用、ホースのねじれが抑えられます。
ホースの取り付けは、ニップルに差し込みナットを締めるだけ。
ホース折れを防止するスプリングナットを標準装備。
圧力損失の少ないバルブ構造を採用し流量アップを実現。
互換性：「ハイカプラ」の10型・17型・20型・30型・40型・60型と接続できます。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。

仕様
商品タイプ：ソケット
取付サイズ：Φ8.5×Φ12.5(相手側)
最高使用圧力(MPa)：1.5
材質(本体)：鋼鉄(クロムめっき)
適用流体：空気
シール材質：ニトリルゴム
バルブ構造：片路開閉型
使用温度範囲(℃)：-20～+60
最高使用圧力(kgf/cm2)：15
A(mm)：90
H(mm)：六角21
L(mm)：146.8
T(mm)：六角22
ΦB(mm)：7.5
質量(g)：132
取付形状：ホース取付
推奨最大締付トルク範囲(N・m｛kgf・cm｝)：7～8｛71～82｝
耐圧力(MPa｛kgf/cm2｝)：2.0｛20｝
備考：標準材質
表示記号：NBR
用途
●スリーブ・ロック機構付き空気配管用。
●スプリングナット付きウレタンホース取付用

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※ウレタンホース取付用は、ナット端部まで締め付けてください。
※真空用途適合性：単体時および接続時ともに真空用途には使用できません。
