レバーロックカプラ LD-10TSF SUS NBR ステンレス/ニトリルゴム おねじ取付用

【日東工器 79803 レバーロックカプラ LD-10TSF SUS NBR ステンレス/ニトリルゴム おねじ取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
液体・気体・粉体の搬送に、幅広く使用できます。
端面シール構造なので内面に凹凸が少なく、スムーズな流体搬送を実現。
"特殊リップパッキン"を採用し、レバー操作荷重を低減しています。
接続寸法が米軍規格A-A-59326(MIL-C-27487)に準拠している製品と接続できます。
幅広い用途に対応できるよう各種の本体材質、サイズ、取付形状を標準化しています。
ストッパー機能で安全性をさらにアップ。
互換性：同じサイズであれば、プラグとソケットは取付形状にかかわらず接続できます。

仕様
商品タイプ：ソケット
バルブ構造：両路開放型
最高使用圧力(MPa｛kgf/cm2｝)：1.8｛18｝
使用温度範囲(℃)：-20～+80
本体材質：ステンレス鋼
適用流体：水、空気、作動油、粉体
シール材質：ニトリルゴム
サイズ(mm)：R1 1/4(相手側)
接続種類：おねじ(相手側)
推奨最大締付トルク(N・m)：220
取付形状：めねじ
推奨最大締付トルク(kgf・cm)：2244
質量(g)：600
耐圧力(MPa｛kgf/cm2｝)：2.7｛27｝
D(mm)：85
H(mm)：八角50
L(mm)：68
T：Rc1 1/4
ΦB(mm)：30
表示記号：NBR
用途
●大口径・低圧用。
●おねじ取付用。

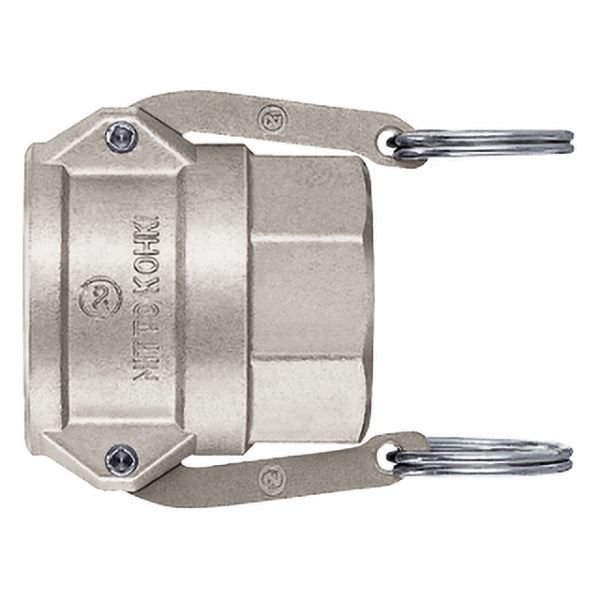

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※商品改良のため、一部の外観・寸法および質量が異なる場合がありますので、ご了承ください。
※蒸気・熱水は温度によってシール材質に損傷を与えることがあります。
※耐圧力は+20℃時における圧力値。温度が高くなるにつれ圧力値は低下します。
※真空用途適合性(樹脂製)：単体時および接続時ともに真空用途には使用できません。
