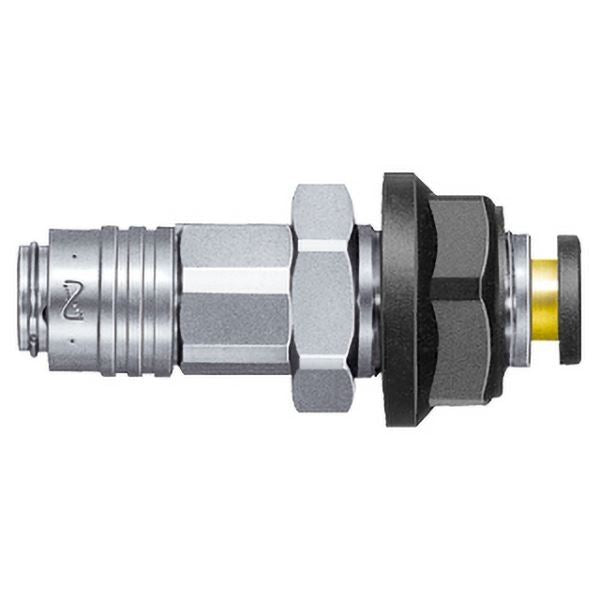

マイクロカプラ MC-04SCB BRASS NBR チューブフィッター付 パネル取付用

【日東工器 79837 マイクロカプラ MC-04SCB BRASS NBR チューブフィッター付 パネル取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
チューブフィッタータイプは、さらにスムーズ配管が可能。
ソケットにバルブを備えながらスリーブ外径9.5mmの小型。
プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
限られたスペースでの配管作業に適した省スペース設計。
本体はめっき処理の真ちゅう製で耐食性に優れています。
幅広い空圧用途に対応できるよう、取付形状を標準化。
互換性：ソケットとプラグは取付形状にかかわらず接続できます。

仕様
商品タイプ：ソケット
取付サイズ：外径Φ4(相手側)
最高使用圧力(MPa)：1.0
材質(本体)：真ちゅう
適用流体：空気
シール材質：ニトリルゴム
バルブ構造：片路開閉型
使用温度範囲(℃)：-20～+80
最高使用圧力(kgf/cm2)：10
H(mm)：六角13
Hs(mm)：六角13
L(mm)：34
T(mm)：3.5以下
ΦD(mm)：9.5
ΦE(mm)：16
ΦJ(mm)：10.5(+0.3～0)
チューブフィッター部材質：真ちゅう(めっき処理)・樹脂
仕様：チューブフィッター付き
質量(g)：15
取付形状：チューブ取付
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
備考：標準材質
表示記号：NBR
用途
●空圧制御機器配管用。
●パネル取付用。

■画像の注意点
※画像はイメージです。サイズ、カラー違いの商品を含みます。製品のデザインや仕様は予告なく変更することがあります。ご了承ください。

注意事項
※ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
