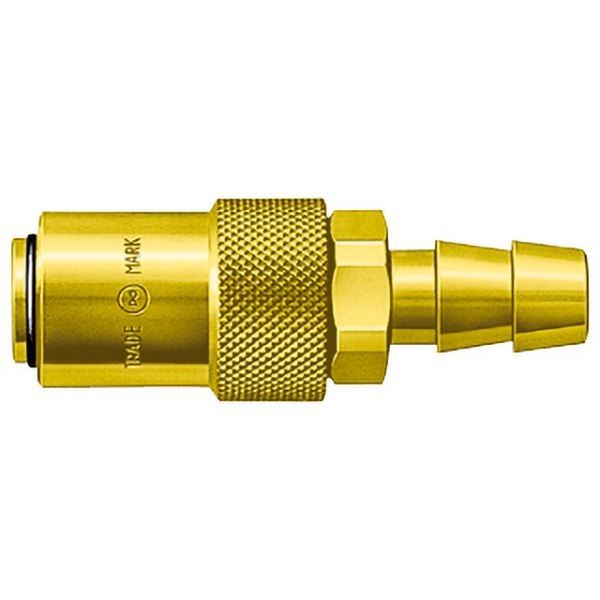

金型カプラ K-02TSH BRASS NBR ニトリルゴム ホース取付用

【日東工器 81834 金型カプラ K-02TSH BRASS NBR ニトリルゴム ホース取付用 流体機器 継手 低圧用 】
■商品説明
低圧用。
金型交換シングル化を徹底的に追求。
サビに強く、豊富なバリエーション。
水口間隔の狭い金型にも使える省スペース設計。
ソケットはロングスリーブ方式。
金型冷却水のホース接続・分離がスピーディにできます。
金型の幅広い用途に対応できるよう各種のサイズ・取付形状を標準化しています。
「スーパーカプラ」と接続できます。
プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。(ソケットは自動開閉バルブを内蔵)
互換性：ソケットとプラグは取付形状およびサイズにかかわらず接続できます。大流量タイプ「金型カプラ」(K3・K4シリーズ)との互換性はありません。

仕様
商品タイプ：ソケット
バルブ構造：両路開放型
最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
使用温度範囲(℃)：-20～+80
本体材質：真ちゅう
適用流体：水、温油
シール材質：ニトリルゴム
サイズ(mm)：1/4(相手側)
接続種類：ホース(相手側)
取付形状：ホースニップル
質量(g)：52
耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
A(mm)：29
C(mm)：29
L(mm)：67
N(mm)：16.8
ΦB(mm)：5
ΦD(mm)：21
Φd(mm)：18.5
ΦT(mm)：8
備考：標準材質
表示記号：NBR
用途
●汎用型・金型冷却水口継手。
●ホース取付用。

画像注意点
※画像は代表画像を使用しています。

注意事項
※使用可能な温度範囲は、使用条件によって異なります。
※真空用途適合性：単体時および接続時ともに真空用途には使用できません。
