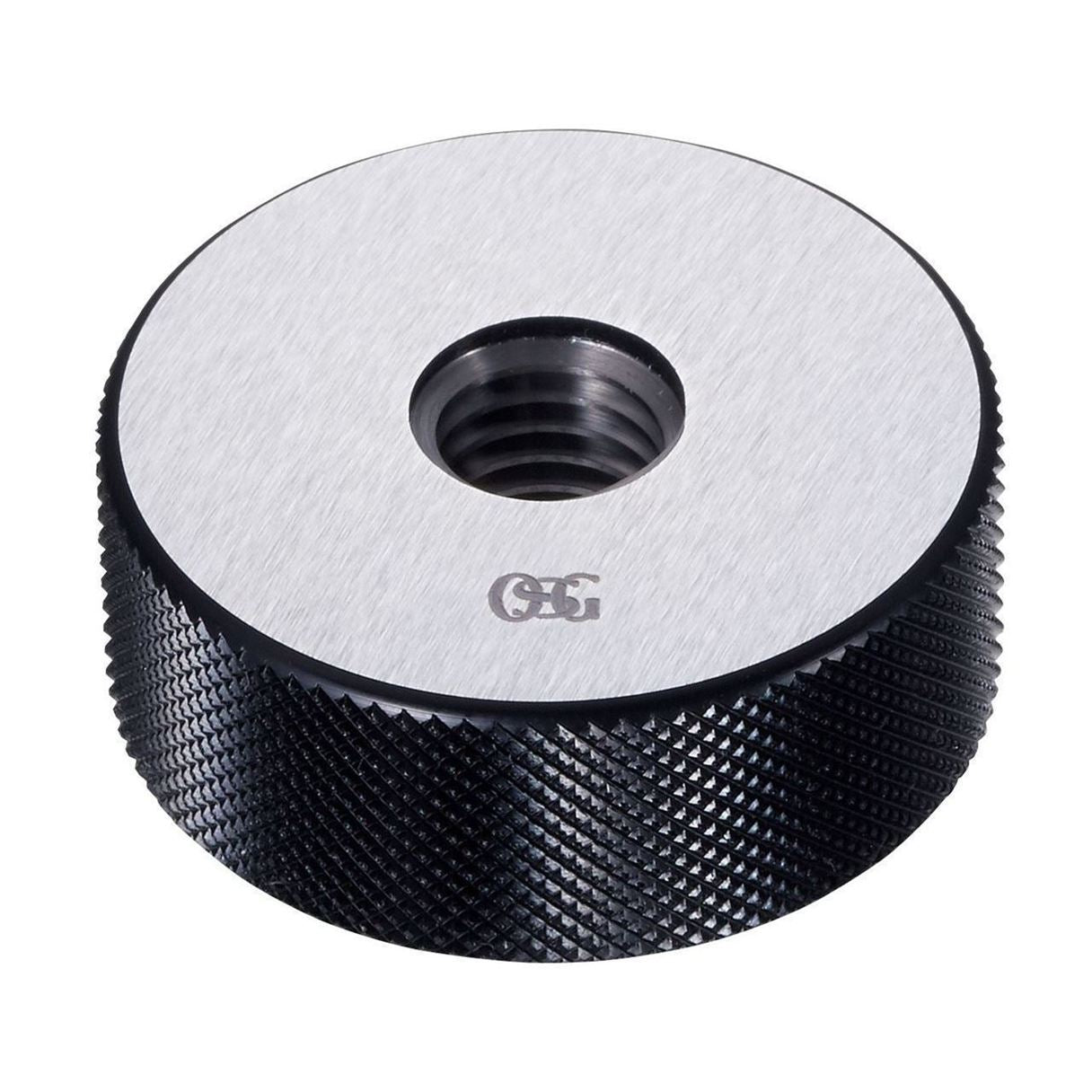

限界ゲージ LG 2 GR M10X0.75 1個

【オーエスジー 30737 限界ゲージ LG 2 GR M10X0.75 1個 測定・分析機器 ゲージ ネジゲージ】
■商品説明
製品ねじが通り側ゲージを定められたはめあい長さに対し無理なく手でねじ込み、ねじの全長にわたって通り抜け、止り側ゲージを無理なく手でねじ込み、どちらか側からもゲージが2回転(ANSIアメリカ規格では3回転以内)を超えてねじ込まれなければそのねじは検査に合格となります。

■仕様
G-LIST No.:GG1000
呼び:M10×0.75
商品タイプ:リング
ゲージ種類:通りねじリングゲージ(工、検)
ゲージ記号:GR
ねじの種類:メートル/従来JIS/M
ハンドル対角寸法E(mm):13.9
ハンドル長(mm):75
通りK1(mm):7
止りK2(mm):5
通りL1(mm):6
止りL2(mm):6
重量(g):64
精度:2
検査されるねじ:おねじ有効径

■注意事項
※画像はイメージです。サイズ、カラー違いの商品を含みます。
※製品のデザインや仕様は予告なく変更することがあります。ご了承ください。
