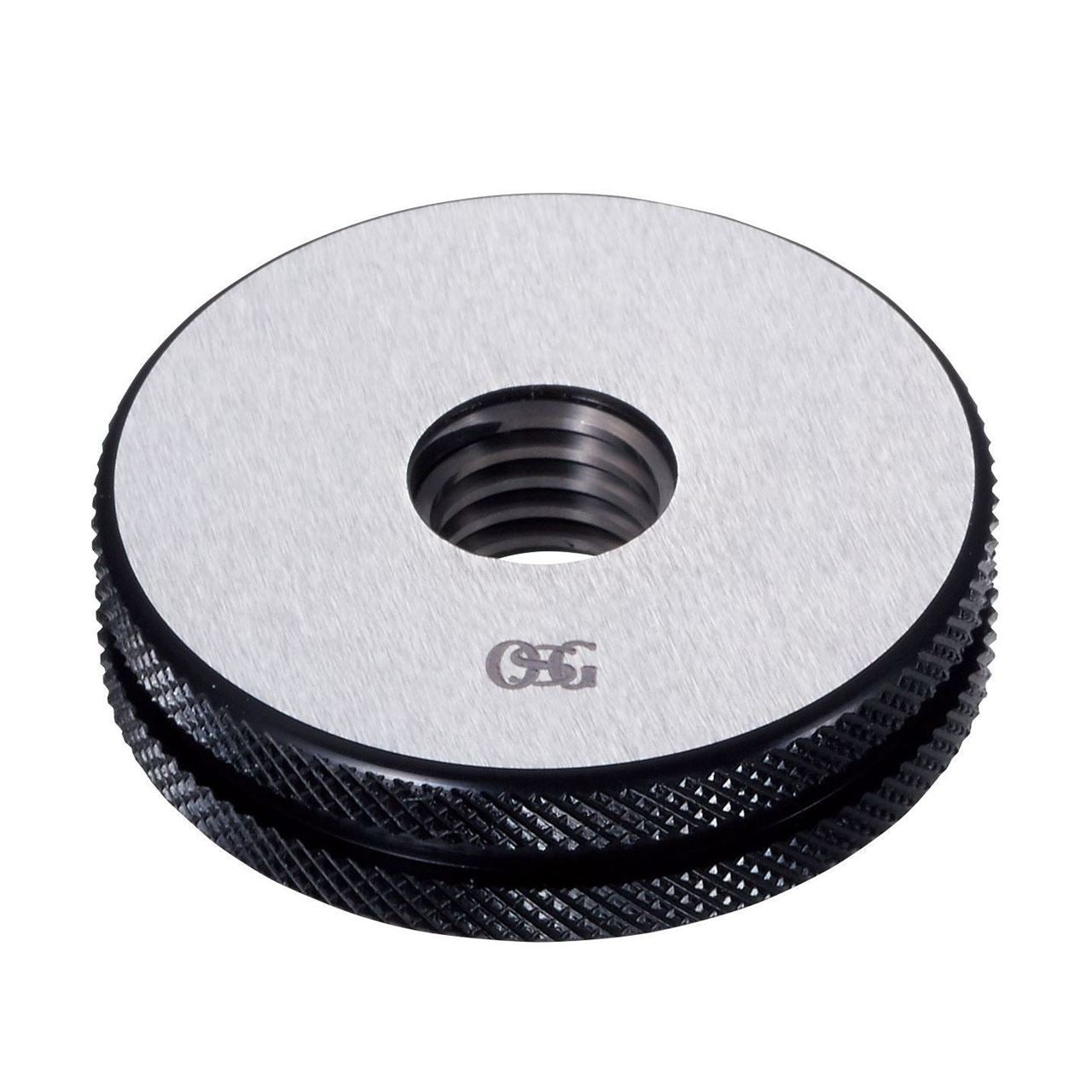

限界ゲージ LG 2 IR M16X2 1個

【オーエスジー 31068 限界ゲージ LG 2 IR M16X2 1個 測定・分析機器 ゲージ ネジゲージ】
■商品説明
製品ねじが通り側ゲージを定められたはめあい長さに対し無理なく手でねじ込み、ねじの全長にわたって通り抜け、止り側ゲージを無理なく手でねじ込み、どちらか側からもゲージが2回転(ANSIアメリカ規格では3回転以内)を超えてねじ込まれなければそのねじは検査に合格となります。

■仕様
G-LIST No.:GG1000
呼び:M16×2
商品タイプ:リング
ゲージ種類:検査用止りねじリングゲージ
ゲージ記号:IR
ねじの種類:メートル/従来JIS/M
ハンドル対角寸法E(mm):19.6
ハンドル長(mm):80
通りK1(mm):17
止りK2(mm):13
通りL1(mm):6
止りL2(mm):6
重量(g):152
精度:2
検査されるねじ:おねじ有効径

■注意事項
※画像はイメージです。サイズ、カラー違いの商品を含みます。
※製品のデザインや仕様は予告なく変更することがあります。ご了承ください。
