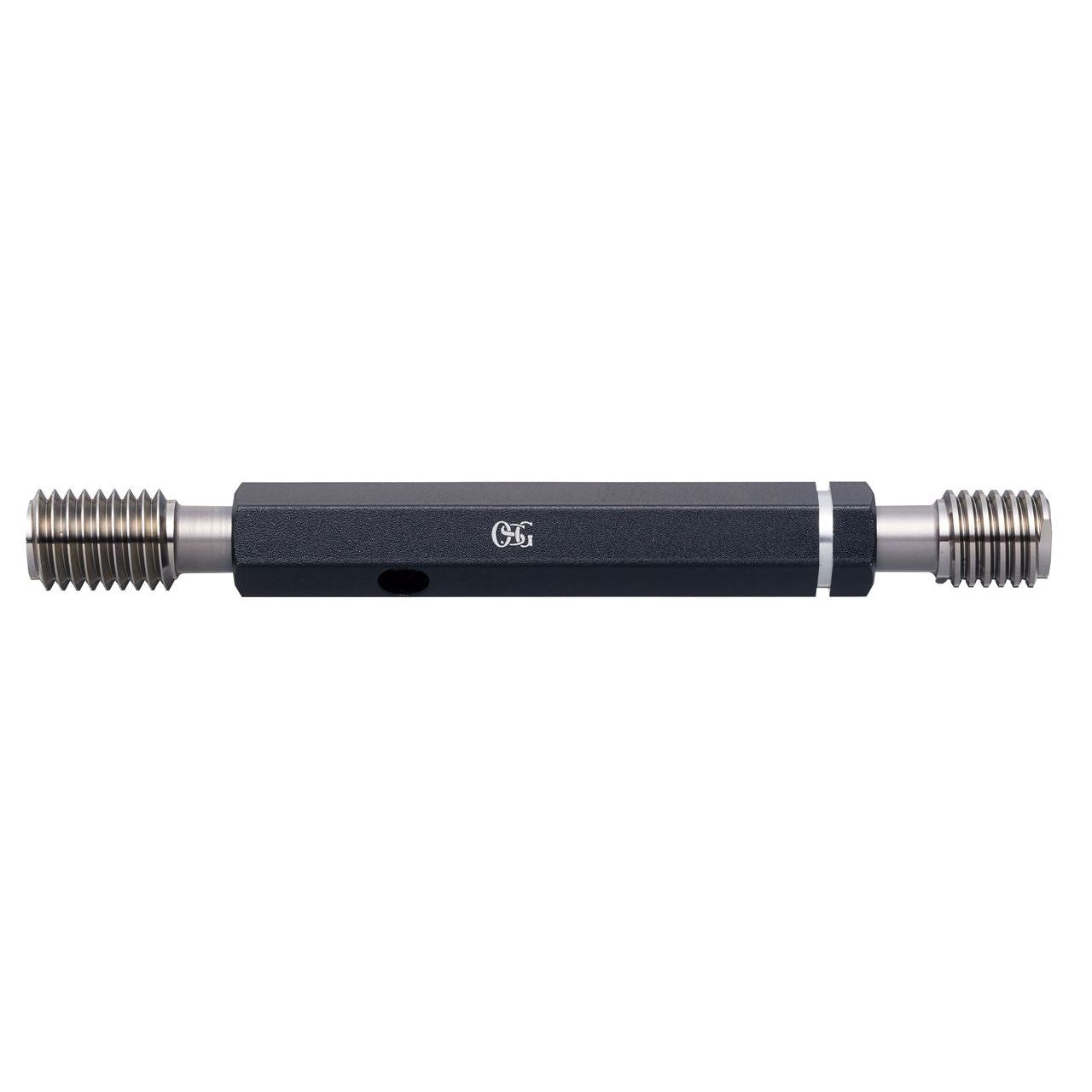

限界ゲージ LG 2 GPWP M24X3 1本

【オーエスジー 31461 限界ゲージ LG 2 GPWP M24X3 1本 測定・分析機器 ゲージ ネジゲージ】
■商品説明
製品ねじが通り側ゲージを定められたはめあい長さに対し無理なく手でねじ込み、ねじの全長にわたって通り抜け、止り側ゲージを無理なく手でねじ込み、どちらか側からもゲージが2回転(ANSIアメリカ規格では3回転以内)を超えてねじ込まれなければそのねじは検査に合格となります。

■仕様
G-LIST No.:GG1000
呼び:M24×3
商品タイプ:プラグ
ゲージ種類:通りねじプラグゲージ(工、検)/工作用止りプラグゲージ
ゲージ記号:GPWP
ねじの種類:メートル/従来JIS/M
ハンドル対角寸法E(mm):24.2
ハンドル長(mm):90
通りK1(mm):32
止りK2(mm):25
通りL1(mm):8
止りL2(mm):8
重量(g):343
精度:2
検査されるねじ:めねじ有効径

■注意事項
※画像はイメージです。サイズ、カラー違いの商品を含みます。
※製品のデザインや仕様は予告なく変更することがあります。ご了承ください。
