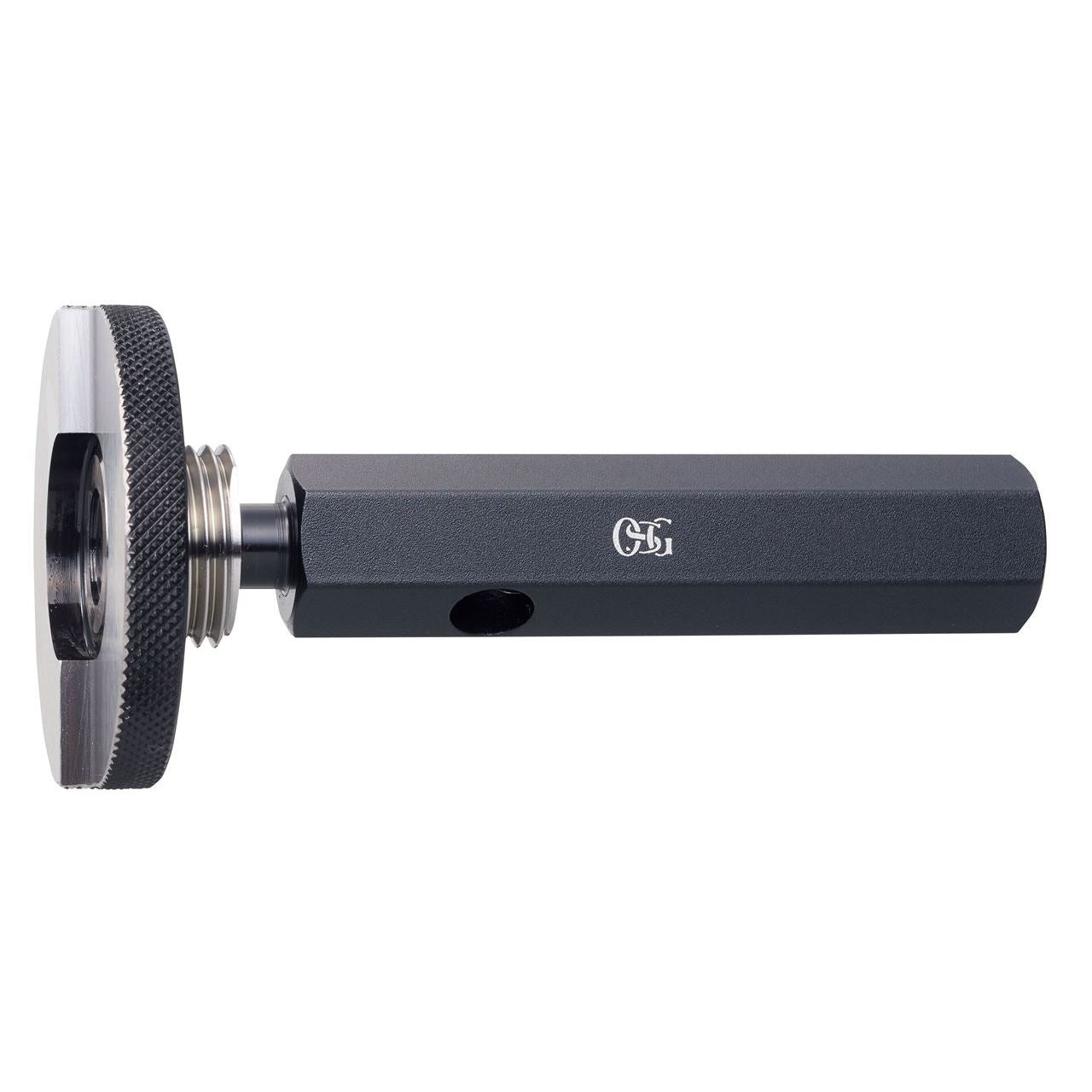

管用テーパねじゲージ TG PT3/4-14 1本

【オーエスジー 38560 管用テーパねじゲージ TG PT3/4-14 1本 測定・分析機器 ゲージ ネジゲージ】
■商品説明
管用テーパねじの検査および、テーパねじにはめあう管用平行めねじの検査に使用されるねじゲージで、テーパねじプラグゲージとテーパねじリングゲージで1組となります。
テーパめねじまたはテーパおねじの製作公差を検査するには、それぞれテーパねじプラグゲージの大径側端面と、テーパねじリングゲージの小径側端面の切欠きにより、テーパめねじまたはテーパおねじに手締めではめあわせたとき、管または管接手の末端が切欠き長さの範囲にあれば合格したものと判定します。

■仕様
G-LIST No.:GG1002
呼び:PT3/4-14
商品タイプ:セット
ゲージ記号:S
ねじの種類:管用テーパ/従来JIS/PT
重量(g):493
精度:-
セット(点):2

■その他注意事項
管用テーパねじは昭和57年に改正され、ISO規格(ISO7/1)の内容を"規格本体"で規定し、ねじ記号は"R"、"Rc"、"Rp"で表し、"PT"、"PS"は従来のJISにあった「附属書」で規定しています。
新JISの管用ねじをチェックする場合は、新ねじ記号のものをご使用下さい。

■注意事項
※画像はイメージです。サイズ、カラー違いの商品を含みます。
※製品のデザインや仕様は予告なく変更することがあります。ご了承ください。
