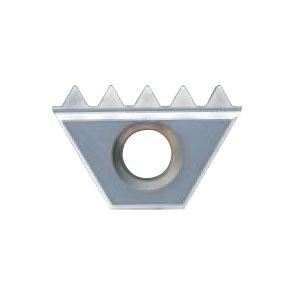

PC-CTI VBX 3EI 14W TM2 プラネットカッタチップ

【オーエスジー PC-CTI VBX 3EI 14W TM2 プラネットカッタチップ 切削工具 フライス工具 フライス用インサート】
●管用平行ねじ用インサート (めねじ・おねじ兼用) 平行ねじ Rp(PS)・G(PF)。
●インサート材種 VBX:一般鋼・鋳鉄第一推奨。耐欠損性、耐摩耗性に優れています。
●ねじ種類が異なるインサートも1本のボディに取り付けることが可能なハイプロプラネットカッタ。
●1枚のインサートに複数の山があるため、山数分の加工が可能。
●呼び:3EI 14 W TM2
●G-LIST No.:FW1008
●タイプ:平行ねじ Rp(PS)、G(PF)
●インサート寸法IC(mm):10
●インサートサイズ［記号］:3/8"［3］
●インサート枚数:1枚刃及び2枚刃兼用

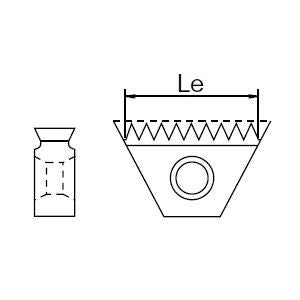

●Le(mm):14.51
●山数TPI:14
●刃長間の山数:8
●加工ねじの種類:管用平行ねじ
●適応ねじ:3/4"、7/8"
●適用ボディ:TMC16-3、TMC20-3
●コバルト含有:○
●重量(g):34
●材質(コーティング):VBX
●おねじ・めねじ兼用
●切削条件基準表は、水溶性切削油剤を使用する場合のものです。
●マグネシウム合金には、水溶性切削油剤は使用できません。
●ワークの剛性や機械、チャックの剛性によっては切削条件を変える必要があります。
●ねじ立て長さが長い場合、大きなピッチのねじを加工する場合は、小さめの送り量を選定し、数回に分けて加工して下さい。
●加工した平行めねじがテーパになって通りゲージの入りが悪い場合は、ゼロカット(仕上げ加工)を追加して下さい。
●HY-PRO Pで刃先の欠損やクランプねじの破損が頻繁に起こる際は、半径方向の切込深さをねじの高さの半分以下にして下さい。
