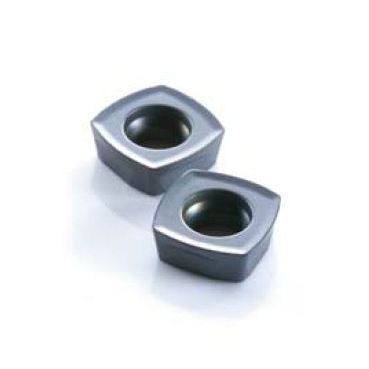

SDMT09T308SR-GM XP2040 インサート／ＰＨＯＥＮＩＸ

【オーエスジー SDMT09T308SR-GM XP2040 インサート／ＰＨＯＥＮＩＸ 切削工具 フライス工具 フライス用インサート】
●強じんな超硬母材と耐チッピング性及び耐摩耗性に優れたコーティング被膜の汎用フライス用材種。
●呼び:SDMT09T308SR-GM
●G-LIST No.:FL1063
●インサート形状［記号］:正方形［S］
●頂角(°):90
●逃げ角［記号］(°):15［D］
●精度記号:M
●インサート寸法IC(mm):9.52
●ICの許容差(mm):±0.05～±0.15
●コーナ高さ許容差M(mm):±0.08～±0.18
●インサートブレーカ記号:T
●穴の形状:一部円筒穴片面取(40°～60°)
●ブレーカ［記号］:片面［GM］
●切れ刃の長さ記号:09
●インサート厚さ［記号］(mm):3.97［T3］
●厚さ許容差S(mm):±0.13
●コーナー半径［記号］(mm):0.8［08］
●刃先処理形状［記号］:コンビネーションホーニング［S］
●勝手［記号］:右勝手［R］
●切れ刃数(枚):4
●重量(g):4
●材質(コーティング):XP2040
●被削材:P(鋼)/M(ステンレス)/S(難削材)/H(高硬度材)
●すくい角とフラットランドの高バランス化により、鋼～鋳鉄まで加工可能な汎用ブレーカ
