PHOENIX インサート PSTW用インサート TNKU120608ER-GM XP3035 1本

【オーエスジー 7814088 PHOENIX インサート PSTW用インサート TNKU120608ER-GM XP3035 1本 切削工具 フライス工具 フライス用インサート】
■商品説明

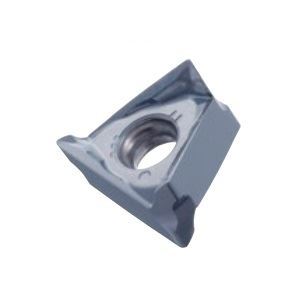

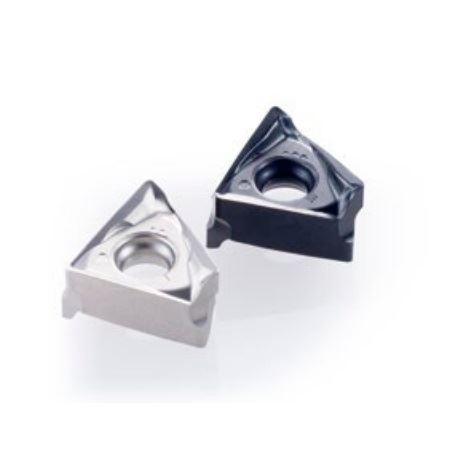

6コーナ肩削りカッタ PSTW用・両面6コーナ(90°)インサートです。
剛性を高める厚みと低抵抗なポジすくい刃により、びびり振動に強く、突出しの長い加工に対応。
経済的な表裏3コーナ(両面6コーナ)仕様。さらい刃により優れた仕上げ面を実現。
加工用途に合わせたインサートバリエーション。

■仕様
呼び:TNKU120608ER-GM
インサート形状［記号］:正三角形［T］
頂角(°):60
逃げ角［記号］(°):0［N］
精度記号:K

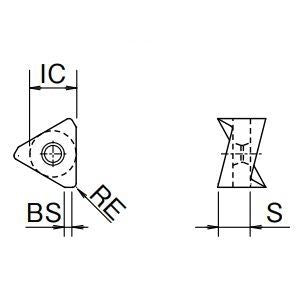

インサート寸法IC(mm):10.8
ICの許容差(mm):±0.05～±0.15
コーナ高さ許容差M(mm):±0.013
インサートブレーカ記号:U
穴の形状:一部円筒穴両面取(40°～60°)
ブレーカ［記号］:両面［GM］
切れ刃の長さ記号:12
インサート厚さ［記号］(mm):6.55［06］
厚さ許容差S(mm):±0.025
厚さS(mm):6.35
コーナー半径［記号］(mm):0.8［08］
刃先処理形状［記号］:丸ホーニング［E］
勝手［記号］:右勝手［R］
切れ刃数(枚):6
インサート寸法 さらい刃(副切れ刃)BS(mm):1.5
重量(g):10
材質(コーティング):XP3035
被削材:P(鋼)/M(ステンレス)/K(鋳鉄)
■用途
軟鋼・低炭素鋼・炭素鋼・合金鋼・ダイス鋼・ステンレス鋼・鋳鉄・ダクタイル鋳鉄・アルミニウム合金・超耐熱合金(湿式)・チタン合金(湿式)・プリハードン鋼・ダイカスト用鋼・調質鋼:平面、側面、溝加工。

■その他注意事項
レンチは別途ご購入下さい。
切削条件は加工環境に合わせて適宜調整してください。
