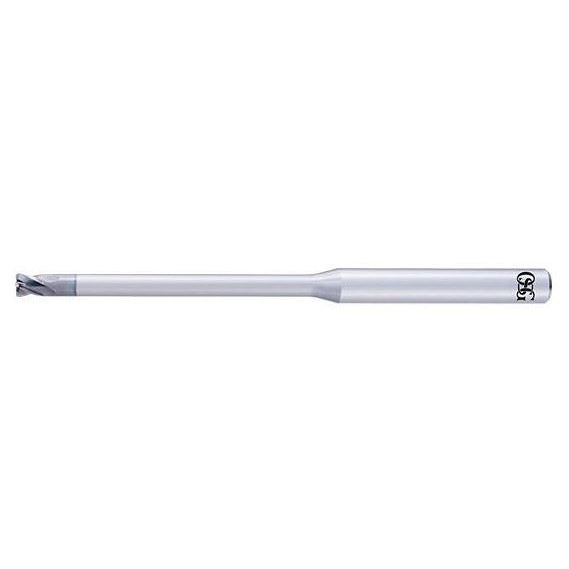

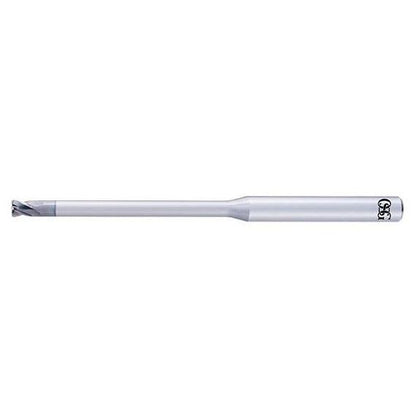

AE-CPR4-H 3XR0.5X16 超硬エンドミル／ロングネックラジアス

【オーエスジー AE-CPR4-H 3XR0.5X16 超硬エンドミル／ロングネックラジアス 切削工具 エンドミル 超硬ラジアスエンドミル】

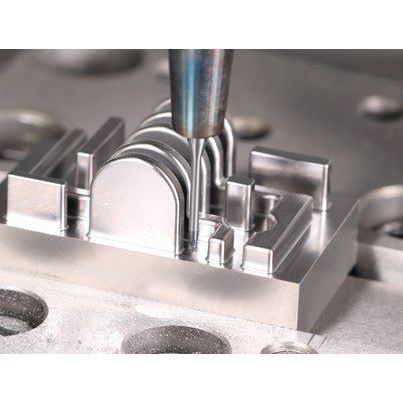

●高硬度材料を高能率かつ高精度に加工するロングネックラジアスタイプの超硬エンドミル。
●全サイズ4枚刃に設定。高能率加工を実現します。
●高硬度鋼向け新被膜「DUROREY(デューロレイ)」コーティングを採用し、60HRCを超える被削材においても、高い耐チッピング性を発揮し、工具の長寿命・高速加工を可能にします。

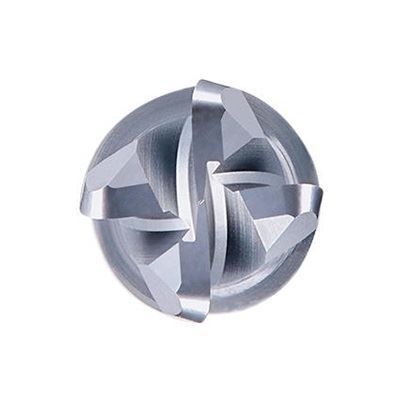

●中心部からコーナR部へスパイラル形状にした新ギャッシュ仕様により切りくず排出性の向上と切りくずの噛み込みを防止。
●不等分割刃がびびりを抑制。L/D=14の深堀り加工でも「びびり振動」を抑制し、高能率な加工を実現。
●商品タイプ:ロングネックラジアス

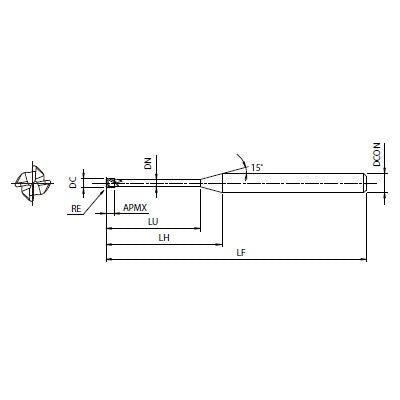

●シャンク径(mm):6
●シャンクの許容差:h4
●外径(mm):3
●エンドミルの外径の許容差(mm):0～-0.015
●コーナ半径(mm):0.5
●R許容差(mm):±0.005
●全長(mm):55
●ねじれ角(°):30
●刃数(枚):4
●刃長(mm):2.5
●首下長LU(mm):16
●首径DN(mm):2.85
●干渉角度θk(°):4.02
●ワーク勾配角αに対する実有効長Le 0.5°(mm):16.74
●ワーク勾配角αに対する実有効長Le 1°(mm):17.33
●ワーク勾配角αに対する実有効長Le 1.5°(mm):17.94
●ワーク勾配角αに対する実有効長Le 2°(mm):18.59
●ワーク勾配角αに対する実有効長Le 3°(mm):20.06
●LH(mm):21.8
●形状:1
●重量(g):20
●コバルト含有:○
●材質:超硬合金
●表面処理:DUROREYコーティング
●被削材:ステンレス鋼(～35HRC)/炭素鋼・合金鋼・プリハードン鋼・工具鋼(～40HRC)/プリハードン鋼・焼入れ鋼(～45HRC・～55HRC・～60HRC・～65HRC)
●機械、ホルダは剛性のある精度の高いものをご使用下さい。
●切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。調質鋼の切削では、MQL(オイルミストクーラント)を推奨いたします。
