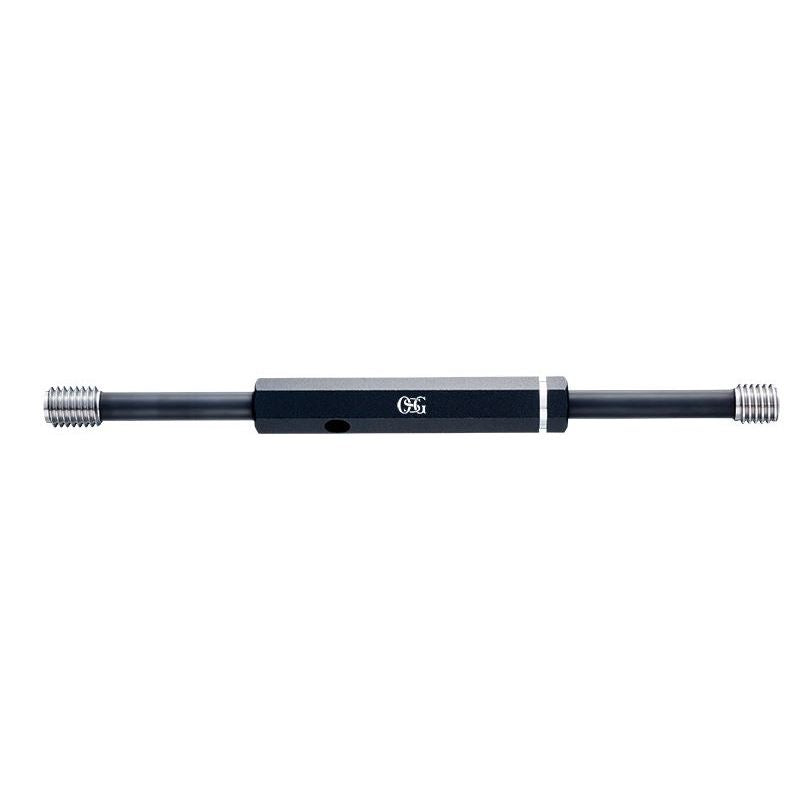

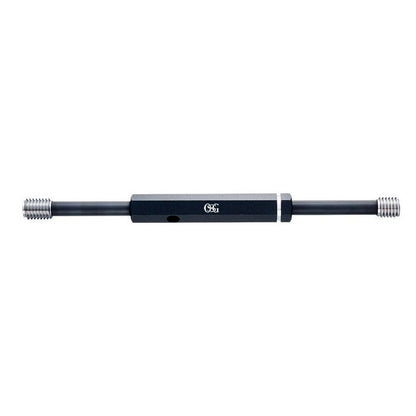

ねじ用限界ゲージ LG GP 6H M6X1X40 1本

【オーエスジー 9344182 ねじ用限界ゲージ LG GP 6H M6X1X40 1本 測定 分析機器 首長 ゲージ ネジゲージ】
■商品説明
ねじ用限界プラグゲージの首部のみを長くしたねじプラグゲージです。
製品ねじが通り側ゲージを定められたはめあい長さに対し無理なく手でねじ込み、ねじの全長にわたって通り抜け、止り側ゲージを無理なく手でねじ込み、どちらか側からもゲージが2回転(ANSIアメリカ規格では3回転以内)を超えてねじ込まれなければそのねじは検査に合格となります。

■仕様
G-LIST No.:GG1000
呼び:M6×1×40
商品タイプ:プラグ
ゲージ種類:通りねじプラグゲージ
ゲージ記号:GP
ねじの種類:メートル/JIS(ISO等級)/M
ハンドル長(mm):48
重量(g):52
精度:6H
検査されるねじ:めねじ有効径

■その他注意事項
プラグゲージとハンドルは圧入組立の為、寸法のバラツキ(±1.5mm程度)があります。
ワークとの干渉確認には2mm以上の余裕を確認してからご使用下さい。
有効ねじ長の測定はできません。

■注意事項
※画像はイメージです。サイズ、カラー違いの商品を含みます。
※製品のデザインや仕様は予告なく変更することがあります。ご了承ください。
