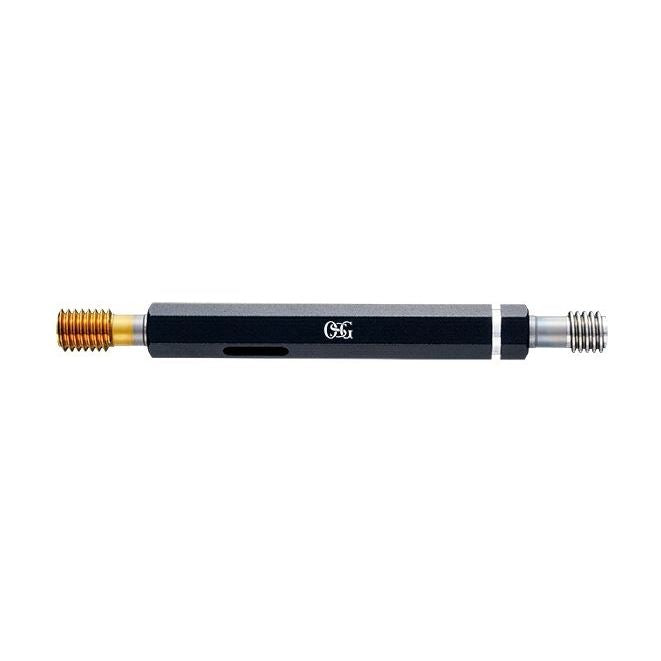

ねじ用限界ゲージ TINコーティング TIN-LG GPWP TIN M6X1 1本

【オーエスジー 9344301 ねじ用限界ゲージ TINコーティング TIN-LG GPWP TIN M6X1 1本 測定 分析機器 工作用 ゲージ ネジゲージ】
■商品説明
製品ねじが通り側ゲージを定められたはめあい長さに対し無理なく手でねじ込み、ねじの全長にわたって通り抜け、止り側ゲージを無理なく手でねじ込み、どちらか側からもゲージが2回転(ANSIアメリカ規格では3回転以内)を超えてねじ込まれなければそのねじは検査に合格となります。
ねじ部表面にTiNコーティング(金色)を施してあり、コーティングの付着状態によりゲージの摩耗状況の目安を目視判断できます。また、高硬度のTiNコーティングにより、ねじゲージの長寿命化を実現します。

■仕様
G-LIST No.:GG1009
呼び:M6×1
商品タイプ:プラグ
ゲージ種類:通りねじプラグゲージ(工、検)/工作用止りプラグゲージ
ゲージ記号:GPWP
ねじの種類:メートル/従来JIS/M
検査されるねじ:めねじ有効径
ハンドル対角寸法E(mm):10.4
ハンドル長(mm):70
通りK1(mm):10
止りK2(mm):7
通りL1(mm):6
止りL2(mm):6
重量(g):32
精度:2
表面処理:TiNコーティング

■その他注意事項
摩耗が進行しやすい通り側ゲージのみTiNコーティングを施しています。
